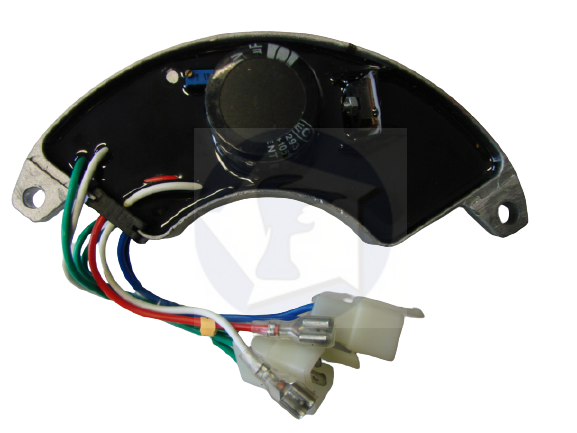

AVR regulátor 3 F ( elektrocentrály HP 13)

Možno použiť aj pre trojfázové elektrocentrály 5-6 kW značiek HERON.

Možno použiť aj pre elektrocentrály 5-6 kW iných značiek, ale riziko možného poškodenia vplyvom iných parametrov centrály nesie kupujúci v plnom rozsahu, možné poškodenie nemožno reklamovať. Regulátor nemožno tiež vrátiť (aj "nepoužitý") z dôvodu náročného preverovania, či je AVR úplne funkčné.

Zapojenie konektora 1: modrý-modrý: napájanie AVR, cca 70-100 V Zapojenie konektora 2: 3 x zelený: vzorka napätie, spojené s vinutím 3x230 V, cca 18-20 V biely: uzol vinutia Voľné drôty biely-rudý: uhlíky generátora, červený drôt (+) na + uhlíkov

Rozstup dier 142 mm

Upozornenie: Pred montážou nového AVR je nutné skontrolovať či uhlíky majú správnu dĺžku, dobre dosadajú, nedrhnú a majú vždy spoľahlivý kontakt.

Pri akomkoľvek podozrení na nespoľahlivý konktakty uhlíky nutné nahradiť novými.

Nespoľahlivý kontakt s krúžkami na rotora je jednou z možných príčin poškodenia AVR
