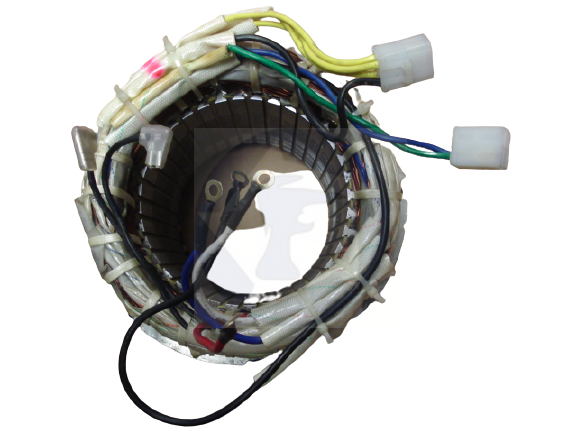

Stator 3 fázový (elektrocentrály HP 13)

Cena je na vyžiadanie - servis@florian.sk

Možno použiť aj pre 3- fázové elektrocentrály 5-6 kW značky HERON, hodí sa tiež pre 3- fázové elektrocentrály 5-6 kW iných značiek, ale riziko možného poškodenia vplyvom iných parametrov centrály nesie kupujúci v plnom rozsahu, možné poškodenie nemožno reklamovať.

Rozmery: Ø plechov vonkajšie 190 mm, Ø vnútorné 120 mm, dĺžka zväzku 140 mm

Elektrické hodnoty: Odpor fázy vinutia (230V, merané DC) cca 1,4Ω, indukčnosť cca 5,5 mH, merané Hameg 8018, 8014, bez rotora, vytiahnutý na izolačné podložke.

 Vývody silové: N = čierna L1-3 fáza = červená, biela, modrá

  Vývod 12V: 2x čierny s konektorom

Zapojenie konektora:

4-pól. konektor, zapojené len 2 drôty = napájanie AVR, cca 70-100 V

4-pól. konektor: zapojené 4 drôty žl-žl-žl-če, vzorka napätie, spojené s vinutím 230 V cca 18-20 V

farby sa môžu líšiť!

Overenie funkčnosti generátora - len pre odborníkov s elektrotechnickou kvalifikáciou, napätia sú životu nebezpečné !!!

    Odpojte všetky vývody zo statora a rotora, poznačte si umiestnenie jednotlivých vodičov.
    Na vývody uhlíkov rotora pripojte regulovateľný zdroj jednosmerného napätia 0-30V, cca 1 A, pozor na polaritu, + na ľavý vývod. Po naštartovaní motora a otáčkach motora 3000ot / min pri napätí na vývodoch uhlíkov 30 V a odberu cca 0,5-0,6 A by malo byť na vývode 230V / 50Hz napätie asi 210-240 V / 50 Hz a na vývode vzorke napätia pre AVR cca 18-20V. V núdzi je možné použiť 2 batérie 12 V v sérii, potom by malo byť na vývode 230V / 50Hz napätie asi 170-190V
    Ak sú uvedené napätia v uvedených medziach, je generátor v poriadku a možno namontovať toto AVR. Ak nie sú uvedené napätia v uvedených medziach, je pravdepodobne chybný stator alebo rotor.
